[专利产品] EJOT ALtracs®

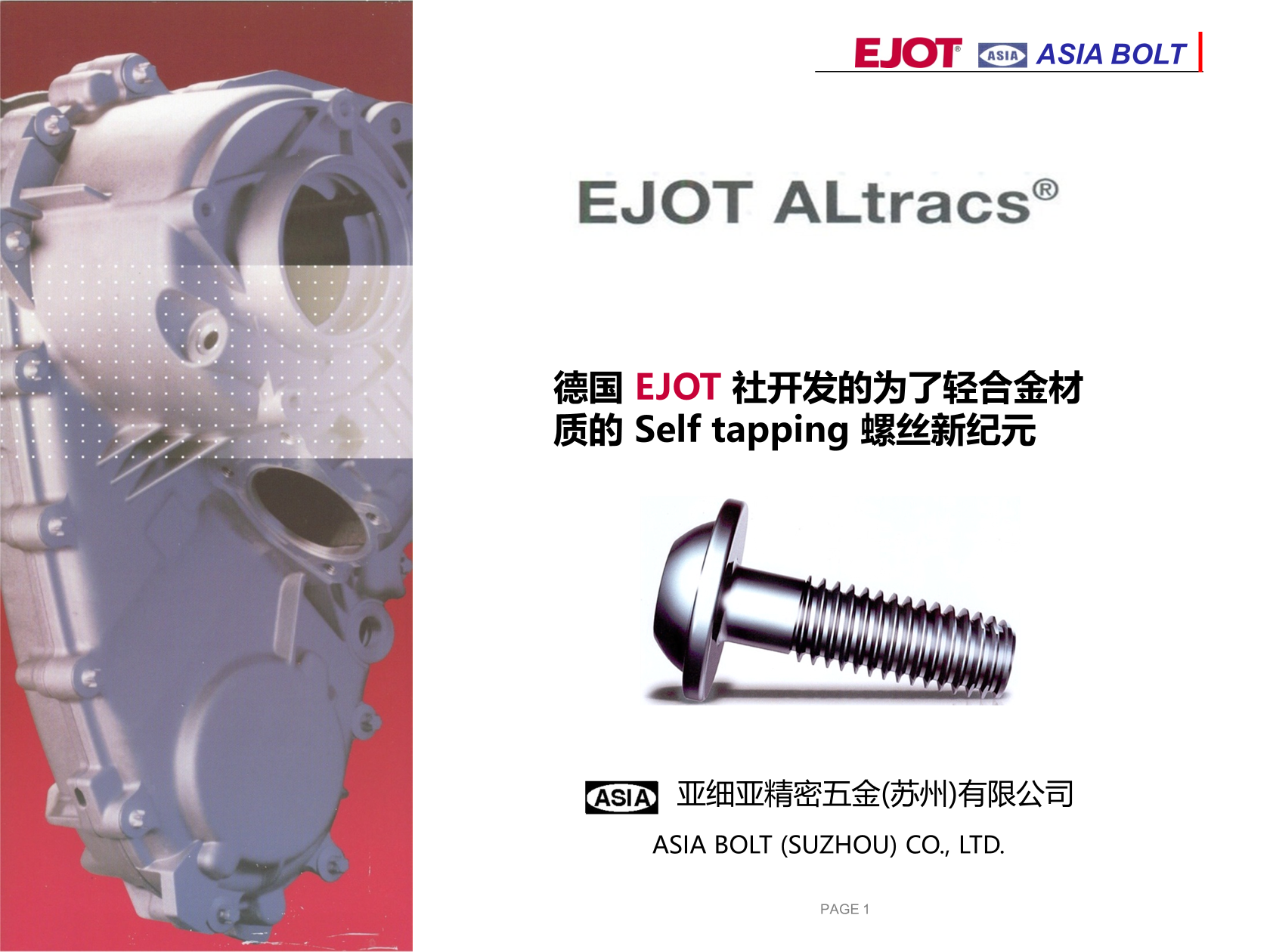

ALtracs、自攻牙、专利产品 1 Minute

德国毅结特社 : 轻合金相对物专用自攻螺钉螺纹专利

ASIA BOLT 亚细亚精密五金(苏州)有限公司 ASIA BOLT (SUZHOU) CO., LTD. 德国 EJOT 社开发 为了轻合金材质的 Self tapping 螺丝新纪元
PAGE 2 ASIA BOLT 轻合金材质 (铅, 铝, 锰) 固定相对物的最好的SCREW. 330 板角 圆形 端面 非圆形领域 螺纹形成 ALtracs® is…
ASIA BOLT ALtracs® ALtracs ® screw ALtracs® screw vs Machine screw 费用减少比较例子 Machine screw Altracs screw 反面 Machine screw是需要钻孔,形成螺母的攻牙,拧螺丝之前铁渣清除等工作 是直接拧在ALtracs® CAST孔 Self tapping screw, 和Machine screw比较时 减少40%的 费用.
ASIA BOLT ALtracs® ALtracs® 高浇铸许用公差而在CAST孔不用钻孔,直接可以缔结. 材料费用 工程费用 缔结费用 钻头 自攻 渣子清除 Machine Altracs ® ALtracs® screw vs 其他 Self tapping screw 浇铸作业时使用短的CORE针 (Core pin) 可以寿命延长,费用减少. 因螺纹的卡性率高,所以短的缔结深度也足够保障缔结强度. (短的缔结深度可以设计) 具备处理大的许用公差技能的ALtracs® 有象鸡蛋形状的卵形 (Ovality)或者以小孔形成的 多孔(Porosity)的有穴的 CAST孔也可以使用.
ASIA BOLT ALtracs® 螺纹设计 铁(steel)和合金之间因材质强度的相差而轻合金被破损为最大的问题点. 为了有效的缔结而需要铁 (steel) 螺丝的特别的设计. 60o 螺纹 60o的 screw 接锋安全性比率 бnut бscrew 1.5 1 = = 和轻合金结合时材质 强度比率 бscrew бnut 3 1 螺母和螺栓之间的异常 安全性比率 бnut бscrew 3 = 1
ASIA BOLT ALtracs® ALtracs ® 螺纹 和轻合金材质结合时33o 螺纹比 60o 螺纹形成相当高的强度的螺母. Altracs® 的变宽的根,强化软质的合金螺母而维持已均衡的安全性. 33o 螺纹角度在轻合金相对物上形成螺母时把损伤减少到最小. 非对称的螺牙角度是移动相对物的最佳量而产生高卡性率. 附带了板根支撑台而赋予高缔结力状态的螺纹安全性. 板根支撑台特别设计为在螺纹形成过程中不妨害相对物的运转. Altracs ® 螺纹的几何安 全性比率 бnut бscrew 3 1 = 板根支撑台
ASIA BOLT ALtracs® 螺纹形成非圆形领域设计为渐渐变细的(taper) 非圆形(non-cicular)而提高了结合时START 比率. * 垂直整列,形成螺纹时减少应力而提高作业性 圆形端面积 圆柱型的ALtracs ® 比同样圆柱型的 machine screw 或者三角柱型的 (Trilobular) self tapping screw卡性率为最大化. * 有优秀的防止振动松解和结合力效果. ALtracs ® 卡性率100% Machine screw 卡性率83% Trilobular screw 卡性率75% 螺纹形成非圆形领域 > >
ASIA BOLT ALtracs® 轻合金缔结时ALtracs® screw费用减少, 其外和其他 screw比较时有优秀的技能上的性能. *高的 (stripping torque). *维持长时间高的缔结力 (clamp load) . *极度温度变化环境里的安定性. ALtracs® 和三角柱型tapping screw和缔结力维持比较 (clamp load) 高的缔结力 高的卡性率, 增强的螺纹, 圆形端面积 Creep 变化的减少 螺母和螺栓的规范的材质强度比率.
ASIA BOLT ALtracs® ALtracs® vs Machine screw 缔结力(clamp load)维持比较 不顾显著的费用减少显示不出 ALtracs® 和Machine screw 技能上差别 •同等的缔结力 (clamp load). •同等水准的潜动变化的最小化 •比防止振动松解的Machine screw 显著的优越. Machine screw M8 ALtracs® 80 Graph Temperature
ASIA BOLT ALtracs® 1. CAST螺丝孔或dril螺纹孔 2. COUNTER BORE 30o 3. DRAPT角度 1.0o ~ 1.5o 4. 卡性高度 te = 1.5 – 2.0 x d1 d1= 规格 dm= 中部Drili孔或CAST孔内径 dt= 最上部CAST孔内径 te= 卡性高度 CAST螺丝孔或Dril螺丝孔 d1 螺纹孔的允许公差 1,6 ~ 2,0 ± 0.03 2,2 ~ 3,5 ± 0.04 4,0 ~ 5,0 ± 0.05 6,0 ~ 7,0 ± 0.07 8,0 ~ 14,0 ± 0.10 表面处理效果 因为随着表面处理有各种各样的摩 擦系数,电镀后提倡做缔结实验. 相对物设计奖劝 铝/ 锰/ 铅压铸件
ASIA BOLT ALtracs® 铝 / 锰 / 铅压铸件 单位 : mm 螺纹孔设计是dm或者 dt当中选者 相对物设计建议标准 ※ 因为M1.4是 SPECIAL 规格所以 希望直接咨询亚细亚精密五金担当.
ASIA BOLT ALtracs® 铝 & 锰 压铸形成或者板子板子 1. Press或drili螺纹孔 2. 卡性高度 te≥0.5 – 0.8 x d1 (从螺纹孔外部Alracs® 突出螺 纹部位) 3. 卡性高度 te=0.9 – 2 x d1(在螺纹孔内部ALtracs® 存在螺 纹) 铝或者锰板 press 或者 drili螺纹孔 ㄱ壳 户 要 求 时
